PZM0840H1080PA Portable HDMI Microscope
产品介绍
PZM0840H1080PA 是一款高性能Portable HDMI Microscope， 采用 Sony IMX307(C) 传感器， 分辨率达 2MP (1920×1080)， 支持 HDMI, USB3.0 多种输出方式。
产品特点
- Continuous zoom 0.8×-4.0×
- Portable design
- Direct HDMI output
- USB flash drive storage
- Image measurement functionality
- Video recording
- Multi-language support
- Built-in or external LED illumination

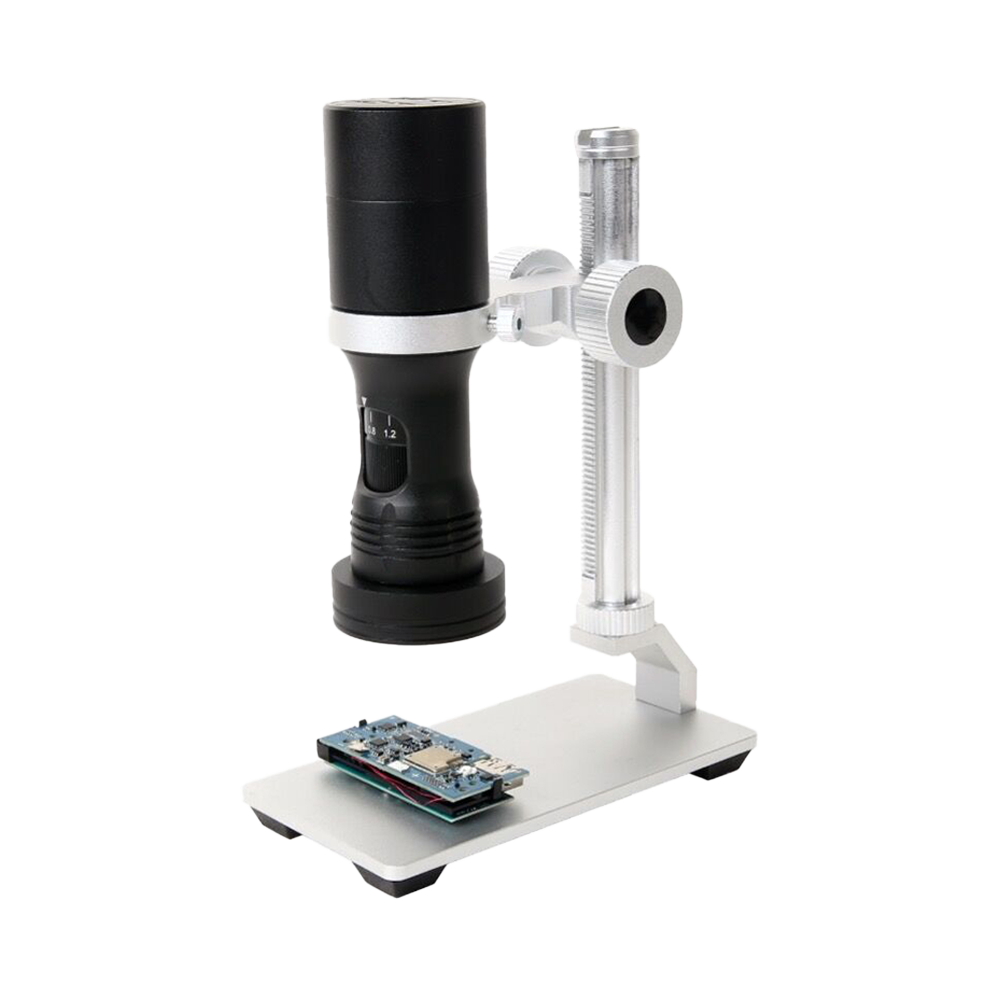

- Portable stand
产品详情
PZM0840H1080PA 参数规格
| 关键参数 | |
| 产品型号 | PZM0840H1080PA |
| 产品系列 | Portable HDMI Microscope |
| 传感器参数 | |
| 传感器型号 | Sony IMX307(C) |
| 传感器尺寸 | 1/2.8" (5.57×3.13 mm) |
| 对角线 | 6.4 mm |
| 像元尺寸 | 2.9 μm × 2.9 μm |
| 分辨率 | 2MP (1920×1080) |
| 快门类型 | Rolling shutter |
| 色彩类型 | Color |
| 性能参数 | |
| 帧率 | HDMI: 60 fps@1920×1080 |
| 输出接口 | HDMI, USB3.0 |
| 镜头接口 | PZM0840 continuous zoom body |
| 存储支持 | USB flash drive |
| 软件支持 | XCamView |
| 物理参数 | |
| 电源供电 | DC 5 V/2A |

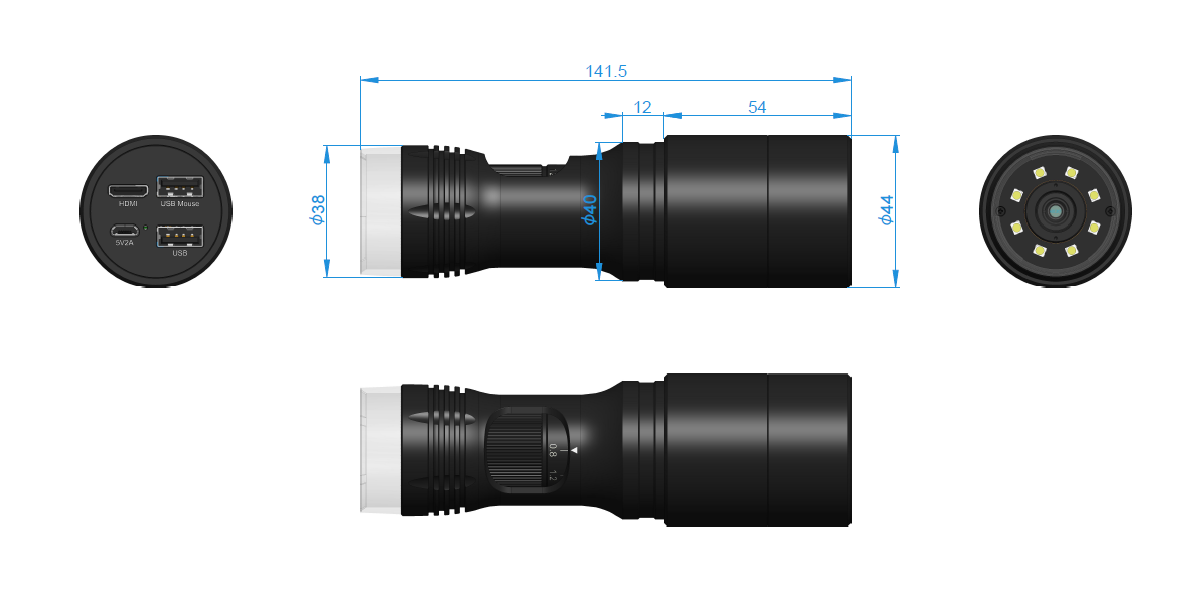

| 外形尺寸 | 141.5 mm × 44 mm |
| 重量 | Approximately 0.8 kg |
| 环境参数 | |
| 工作温度 | 0 °C ~ +50 °C |
| 其他信息 | |
| 操作系统支持 | No computer required, direct HDMI output |
| 认证 | CE, FCC, UL |
产品概述
PZM0840H1080PA 是一款专为高清实时成像设计的Portable Continuous Zoom All-in-One | HDMI/USB Multi-Interface | Multi-Terminal Compatible ，具有以下核心特性：

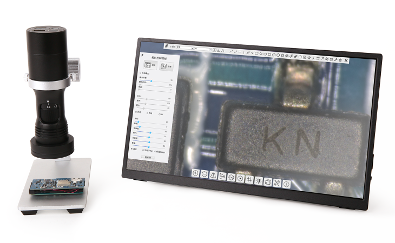

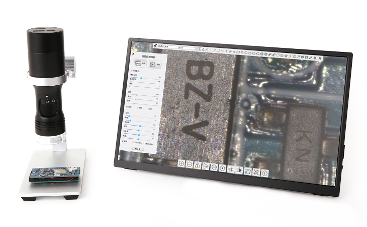

- 即插即用设计 ：无需电脑即可直接输出HDMI高清视频，配合显示器即可进行显微观察和记录
- USB音控模块 ：支持语音指令实时操控相机，进行拍照、录像、冻结等操作，解放双手
- 扫码枪抓图 ：支持扫码枪触发抓图功能，适合批量样品记录和追溯管理
- 智能测量功能 ：内嵌XCamView软件，支持自动寻边、自动平行线距离测量、自动矩形测量等智能测量功能
- 本地存储与对比 ：支持U盘存储，本地预览与回放，图片对比、视频对比功能，便于样品分析
- 强大ISP处理 ：提供暗部增强、锐化和3D降噪等功能，显著提升图像质量
- 场景快速切换 ：支持生物显微镜和体视显微镜默认效果快速切换，适应多场景使用需求
核心性能指标
1080P
视频分辨率
60fps
最高帧率
多接口
HDMI/USB输出
2MP (1920×1080)
传感器分辨率
高级功能特性
语音控制
通过USB音控模块实现语音操控，提升操作便利性
扫码抓图
支持扫码枪触发拍照，适合批量样品管理
智能测量
自动寻边和测量功能，提高测量效率和精度
ISP优化
强大的图像处理能力，优化成像质量
推荐理由
PZM0840H1080PA 凭借其即插即用的设计理念、多样化的控制方式和强大的图像处理能力， 特别适合需要高清实时显示的显微观察场景。语音控制和扫码抓图功能的加入， 大大提升了操作效率，使其成为教学演示、工业检测、科研记录等领域的理想选择。
应用场景
Portable field inspection
Portable field inspection
Teaching demonstration
Teaching demonstration
Laboratory research
Laboratory research
Industrial quality control
Industrial quality control
Biological observation
Biological observation
Material analysis
Material analysis
选型建议
- 4K高清需求：选择PZM4K8MPA或PZM4K8MPB，支持3840×2160分辨率
- 高帧率需求：选择PZM1080P系列，支持60fps高速成像
- 大靶面需求：选择IMX678传感器型号，1/1.8"大靶面
- 经济型选择：选择IMX415或IMX462传感器型号，性价比高
PZM 系列一体化连续变倍显微成像系统 — 产品介绍
图谱光电 PZM 系列一体化显微成像系统 集 高性能连续变倍光学镜头、高清数字相机模块（HDMI/USB/Wi-Fi 多接口）以及可更换 LED 照明模块 于一体，面向 电子元件检测、半导体晶圆分析、精密组装检验、生物研究及工业在线检测 等多领域应用。
该系列涵盖 4K、1080P、USB 直连与 Wi-Fi 网络传输 等成像模式， 配备 0.7X–5.6X 连续变倍光学系统，开机即用，无需复杂选型与搭建，即可快速完成显微成像、观测与测量。
深度介绍
1 高度集成的一体化方案
- 集成 光学主体（连续变倍镜头）、高分辨率相机模块及 LED 环形/同轴照明系统，无需额外搭配即可直接投入使用。
- 支持 HDMI 4K/1080P 输出、USB3.0 高速采集与 Wi-Fi 无线传输，适应多样化实验和生产需求。
2 专业级光学性能
- 使用 0.7X–5.6X 连续变倍光学系统， 工作距离可达 37.5–160mm（依据辅助物镜），兼顾广视场和高放大倍率观测。
- 高数值孔径（NA）设计，中心与边缘成像锐利，景深表现优异。
3 多光源与配件支持
- 标配 可控 LED 环形光源，可根据检测对象需求替换 同轴光源或偏振光源，适应反射率高或纹理复杂样品。
- 支持标准 C-Mount 工业相机接口与辅助物镜扩展，可扩充系统功能。
4 即开即用的简易体验
- 机身后面板支持 HDMI1.4 视频输出、USB 直连与 Wi-Fi 无线数据传输， 灵活适应实验室、质检线和教学环境。
- 配套软件支持 亮度调节、拍摄、录像及测量功能，大幅简化操作。
核心优势
多接口高分辨率成像
支持 4K、1080P、USB、Wi-Fi 输出，满足实时显示和远程协作需求。
高集成度设计
光学镜头、相机与照明模块整合，降低系统搭建与调试成本。
适用范围广
覆盖 电子、半导体、光电、生物及工业质检 多场景。
卓越光学质量
宽视场、可扩展放大倍率、优异景深与清晰成像。
简化操作流程
即插即用设计，支持多光源切换与软件控制，提升实验与检测效率。
