XCAMLITE4K_MINI-Serie
Product Introduction
Die XCAMLITE4K_MINI-Serie ist eine HDMI/USB-Mehrfachausgabe-CMOS-Kamera mit einer 4K-Auflösung bei 30 Bildern pro Sekunde.
Die XCAMLITE4K_MINI-Serie verwendet eine Standard-C-Mount-Schnittstelle für maximale Kompatibilität mit verschiedenen Mikroskopsystemen. Bei Verwendung mit HDMI-Monitoren oder Fernsehgeräten ermöglicht das System Videoaufzeichnungen. Über die USB-Schnittstelle zum Computer können Echtzeit-Videos für Bilderfassung und Videoaufzeichnung übertragen werden.
Hardware-3D-Rauschunterdrückung, Schärfealgorithmen und lokales Tone-Mapping verbessern die Bild- und Videoqualität der XCAMLITE4K_MINI-Serie erheblich.
Die mitgelieferte Windows-Software ToupView/ToupLite bietet Bildverarbeitungs- und Messfunktionen sowie erweiterte Funktionen wie Bildstitching und Tiefenschärfenerweiterung. Die Software unterstützt Kalibrierung bei verschiedenen Vergrößerungen für präzise Messungen bei unterschiedlichen Maßstäben. Für Mac- und Linux-Systeme steht eine vereinfachte Software für Videoaufnahme, Bilderfassung und einfache Bildverarbeitung zur Verfügung.
Product Features
- Sony Exmor/Starvis 2 rückbeleuchtete CMOS-Sensoren
- 4K HDMI/USB Mehrfachschnittstellenausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- USB-Speicherstick für Bild- oder Videospeicherung mit lokaler Vorschau und Wiedergabe
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- Kompakte Bauweise, einfach zu integrieren
XCAMLITE4K_MINI-Serie
Kompakte Bauweise mit integrierter HDMI- und USB-Ausgabe, USB-Stick-Lokalspeicherung sowie vielfältigen Bildverbesserungs- und Messfunktionen für Lehre und mobilen Einsatz
| Model | Sensor/Size | Effective Pixels | Output Resolution | Frame Rate (fps) | Output Interface | Auto Focus | Lens Mount | Storage Support | Featured Functions |
|---|---|---|---|---|---|---|---|---|---|
| XCAMLITE4K8MPA-MINI |
Sony IMX334(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | USB-Stick | 4K-Videoaufzeichnung Kompaktes Design Bildmessung Fadenkreuzanzeige Grafische Überlagerung Bildnavigation Videowiedergabe 3D-Rauschunterdrückung Schärfeverarbeitung ROI-Weißabgleich Mehrsprachige Menüs | |
| XCAMLITE4K8MPB-MINI (eingestellt) |
Sony IMX485(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP (3840×2160) | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | USB-Stick | 4K-Videoaufzeichnung Kompaktes Design Bildmessung Fadenkreuzanzeige Grafische Überlagerung Bildnavigation Videowiedergabe 3D-Rauschunterdrückung Schärfeverarbeitung ROI-Weißabgleich Mehrsprachige Menüs |
XCAMTOP4K_MINI Multi-Interface Camera | Packing List #
Standard Items in the Box
- A Camera box: 25.5 cm × 17.0 cm × 9.0 cm (1 pc, approx. 1.57 kg per box)
- B XCAMTOP4K_MINI camera ×1
- C Power adapter: input AC 100–240 V 50/60 Hz; output DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB mouse ×1
- E HDMI 2.0 cable ×1
- F High-speed USB 2.0 A↔A gold-plated data cable (2.0 m)
- G Driver and application disc (Ø12 cm)
Optional Accessories
- H SD card (≥16 GB, Class 10)
- I Adjustable eyepiece adapters 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fixed eyepiece adapters 108005/FMA037, 108006/FMA050, 108007/FMA075
- K 30 mm eyepiece conversion ring 108015
- L 30.5 mm eyepiece conversion ring 108016
- M Micrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB flash drive (backup media)
- O USB Wi-Fi adapter (required for Wi-Fi/AP mode)
XCAMTOP4K_MINI Multi-Interface Camera | Dimensions #

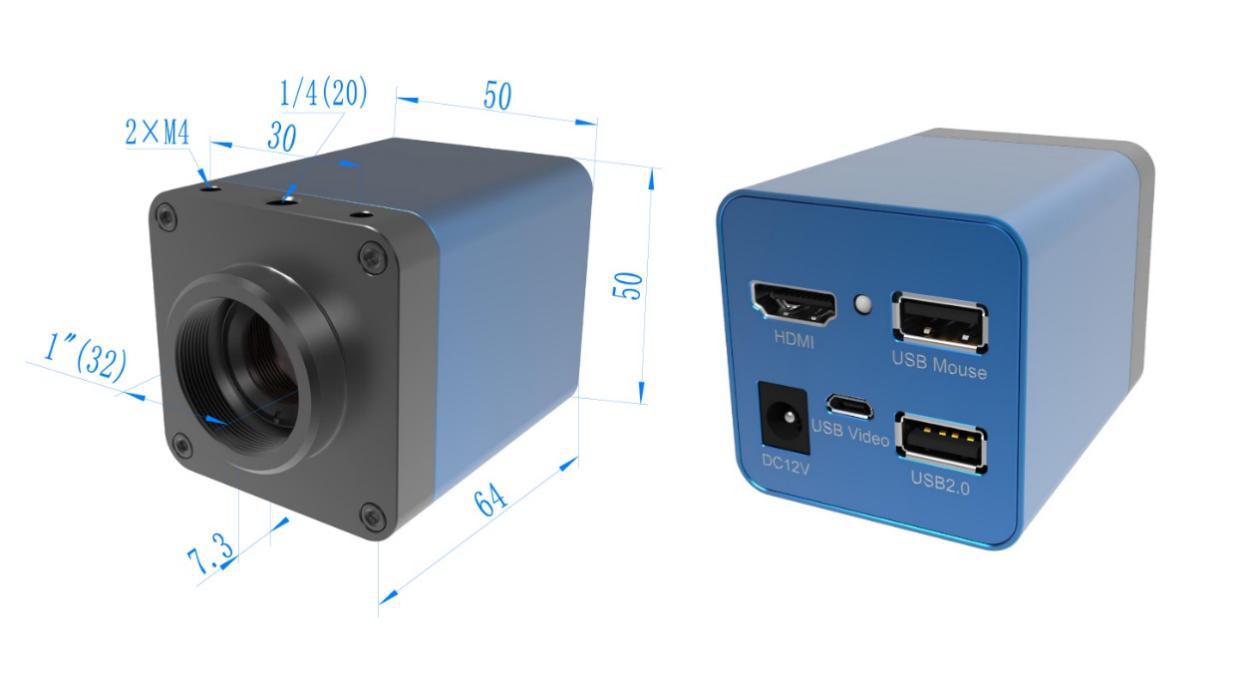

Chassis dimensions and operating conditions
Refer to the MINI edition dimension drawing
Confirm the mount holes and interface orientation with the dimension drawing before installation.
In-Depth Overview
The XCAMTOP4K_MINI packs a compact 4K imaging platform into a C-mount form factor, delivering HDMI and USB outputs for microscope integration where space is at a premium.
It outputs 4K @ 30 fps over HDMI and 4K @ 20 fps over USB, integrates the XCamView interface for computer-free control, and supports portable setups that need local storage and quick deployment.
Technical Highlights
- Compact chassis with dual outputs: HDMI 4K/1080p adaptive output plus USB video—4K @ 30 fps (HDMI) and 4K @ 20 fps (USB)—with a C-mount for easy integration.
- 4K imaging with hardware optimization: Hardware 3D noise reduction, sharpening, local dynamic tone mapping, ROI white balance, and the Ultra-Fine color engine stabilize image quality.
- Built-in XCamView for easy operation: Control via USB mouse, save images and videos directly to a USB drive, and preview or playback locally—true plug-and-play.
- Cross-platform software support: Works with ToupView/ToupLite on Windows/macOS/Linux for measurement, stitching, depth extension, and more; SDKs simplify secondary development.

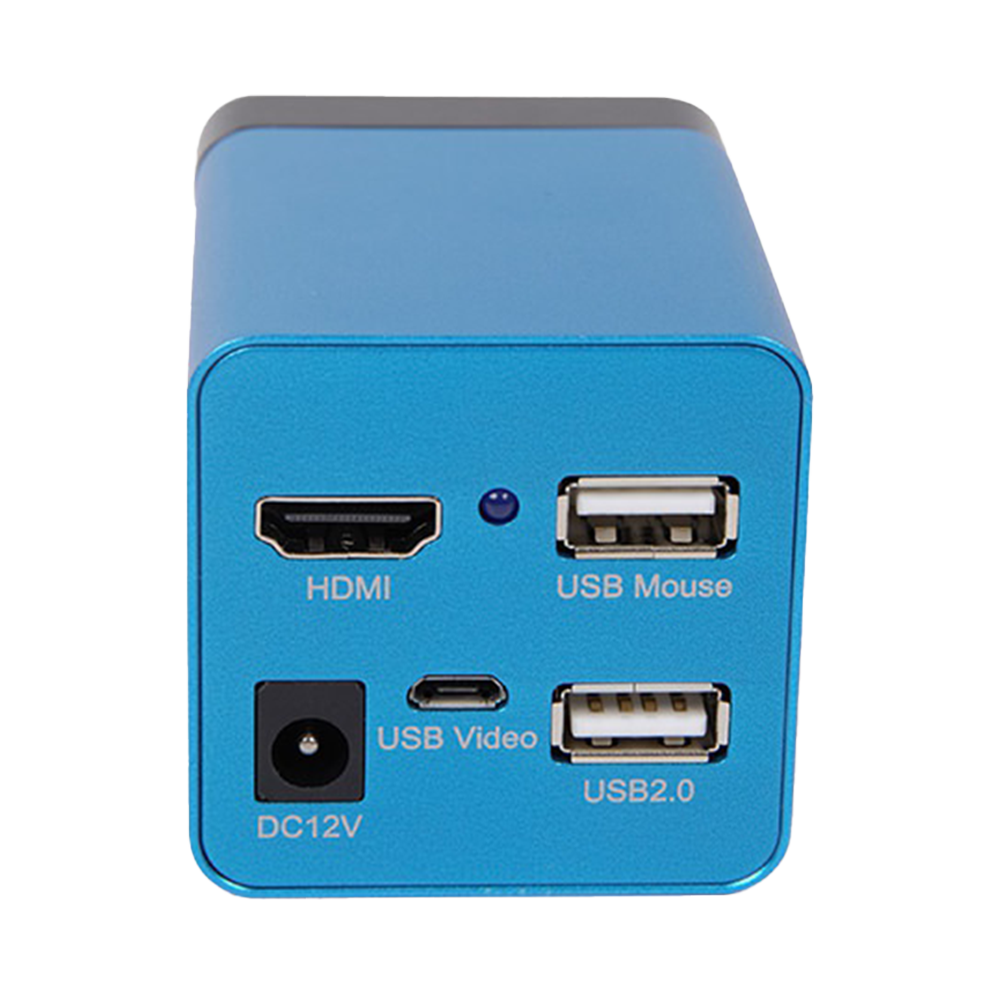

- Usage note: USB Video and USB Mouse cannot be used simultaneously. When Micro USB connects to a PC for capture, mouse control is unavailable; disconnecting Micro USB restores mouse usage.
Core Advantages
-
1
Compact body with dual outputs HDMI and USB run in parallel, fitting easily into portable or space-constrained solutions.
-
2
4K real-time performance Adaptive 4K/1080p output with 4K HDMI at 30 fps and USB 4K at 20 fps.
-
3
Plug-and-play with local storage XCamView and USB mouse provide direct control; USB drives handle recording and playback.
-
4
Professional image optimization Hardware 3D noise reduction, sharpening, and ROI white balance secure clarity and color accuracy.
-
5
Integration-friendly ecosystem Supports ToupView/ToupLite and standard SDKs across teaching, research, and industrial inspection use cases.
