XFCAMTOP_MINI-Serie
Product Introduction
Die X7FCAM4K16MPA_EFL HDMI-Kamera ist eine von Touptek entwickelte Kamera mit Mehrfachausgabe (HDMI+NETWORK+USB). Die Bezeichnung X7FCAM4K16MPA_EFL steht für: X = Mehrfachschnittstellen, 7-Serie = Toupteks AI-High-End-Plattform, F = Autofokus, 4K = HDMI-Ausgabe in 4K, 16MP = maximale Bildausgabe von 16 MP, A = Sensor-Typ A, EFL = Electronic Focus Lens (Canon), steht für elektronische Fokussteuerung und Canon EF-Mount-Objektive. Die Kamera verfügt über einen großformatigen, hochauflösenden und leistungsstarken CMOS-Sensor. Sie kann direkt an HDMI-Monitore angeschlossen werden, über NETWORK/USB mit Computern verbunden werden und speichert Bilder und Videos auf SD-Karten oder USB-Speichersticks für Vor-Ort-Analysen und nachfolgende Forschung.
Die X7FCAM4K16MPA_EFL HDMI-Kamera gibt Echtzeitbilder über die HDMI-Schnittstelle aus und ermöglicht die Bedienung der grafischen Benutzeroberfläche über USB-Maus für Bildanzeige-Anpassungen, Verarbeitung, Messungen und weitere Funktionen.
Das Hauptmerkmal der X7FCAM4K16MPA_EFL HDMI-Kamera ist die Kompatibilität mit allen unterstützten EF-Mount-Objektiven. Nach korrekter Installation des Objektivs können auf der HDMI-Oberfläche Echtzeit-Informationen zu Brennweite, Blende und Fokus des Objektivs abgerufen werden, mit Steuerungsmöglichkeiten für Blende/manuellen Fokus/Autofokus.
Die Kamera eignet sich für medizinische Untersuchungen wie Augenheilkunde und Zahnmedizin sowie für Ultra-HD-Industrieprüfungen. Je nach Kundenbedarf können verschiedene EF-Mount-Objektive mit unterschiedlichen Brennweiten angepasst werden.
Product Features
- Großformatiger, hochauflösender und leistungsstarker rückbeleuchteter Sony CMOS-Sensor
- Kompatibel mit verschiedenen EF-Mount-Objektiven für Blendensteuerung/manuellen Fokus/Autofokus
- Basierend auf Objektivfokussteuerung, Realisierung von Tiefenschärfensynthese nach Fokussierung
- Objektivverzeichnungskorrektur-Funktion
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- SD-Karte/USB-Speicherstick für Video- oder Bildaufnahmen mit lokaler Vorschau und Wiedergabe
- Unterstützt RAW-Format-Bilderfassung und -Anzeige
- Unterstützt automatisches Foto-Upload über Netzwerk auf Server
- Unterstützt USB-Audiosteuerungsmodul für Echtzeit-Sprachbefehlssteuerung der Kamera für Foto-, Video- und Einfrierungsfunktionen
- Neue Benutzeroberfläche mit umfangreichen Dateiverwaltungsfunktionen, Bildvergleich (2 oder 4 Bilder), Bild-zu-Live-Video-Vergleich, Mehrbildtiefenschärfensynthese, Mehrbildpanorama
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Echtzeit-Video-Tiefenschärfensynthese und Echtzeit-Video-WDR-Ausgabe
- Echtzeit-Stitching-Funktion für höhere Bildqualität durch Echtzeitverarbeitung
4K EF-Mount-Autofokus-Kamera
Die X7FCAM4K16MPA_EFL HDMI-Kamera ist eine von Touptek entwickelte Kamera mit Mehrfachausgabe (HDMI+NETWORK+USB). Die Bezeichnung X7FCAM4K16MPA_EFL steht für: X = Mehrfachschnittstellen, 7-Serie = Toupteks AI-High-End-Plattform, F = Autofokus, 4K = HDMI-Ausgabe in 4K, 16MP = maximale Bildausgabe von 16 MP, A = Sensor-Typ A, EFL = Electronic Focus Lens (Canon), steht für elektronische Fokussteuerung und Canon EF-Mount-Objektive. Die Kamera verfügt über einen großformatigen, hochauflösenden und leistungsstarken CMOS-Sensor. Sie kann direkt an HDMI-Monitore angeschlossen werden, über NETWORK/USB mit Computern verbunden werden und speichert Bilder und Videos auf SD-Karten oder USB-Speichersticks für Vor-Ort-Analysen und nachfolgende Forschung. Die X7FCAM4K16MPA_EFL HDMI-Kamera gibt Echtzeitbilder über die HDMI-Schnittstelle aus und ermöglicht die Bedienung der grafischen Benutzeroberfläche über USB-Maus für Bildanzeige-Anpassungen, Verarbeitung, Messungen und weitere Funktionen. Das Hauptmerkmal der X7FCAM4K16MPA_EFL HDMI-Kamera ist die Kompatibilität mit allen unterstützten EF-Mount-Objektiven. Nach korrekter Installation des Objektivs können auf der HDMI-Oberfläche Echtzeit-Informationen zu Brennweite, Blende und Fokus des Objektivs abgerufen werden, mit Steuerungsmöglichkeiten für Blende/manuellen Fokus/Autofokus. Die Kamera eignet sich für medizinische Untersuchungen wie Augenheilkunde und Zahnmedizin sowie für Ultra-HD-Industrieprüfungen. Je nach Kundenbedarf können verschiedene EF-Mount-Objektive mit unterschiedlichen Brennweiten angepasst werden.
| Model | Sensor | Max Resolution | Output Frame Rate | Output Interface | Autofocus Accuracy | Storage Format | Key Features | Action |
|---|---|---|---|---|---|---|---|---|
| XFCAMTOP4K8MPC_MINI |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160)
2.0μm × 2.0μm
|
HDMI: 30 fps@4K USB: 30 fps@4K WiFi: 30 fps@4K |
HDMI1.4 USB2.0 WiFi | 0.01 mm |
Image: JPEG, TIFF
Video: MP4-Container mit H.264-Codierung
|
4K Ultra HD Precision Focus Starvis2 | View Details |
| XFCAMTOP1080P2MPA_MINI |
Sony IMX385(C)
1/2" (7.2×4.05mm)
|
2MP (1920×1080)
3.75μm × 3.75μm
|
HDMI: 60 fps@1080P USB: 60 fps@1080P WiFi: 60 fps@1080P |
HDMI1.4 USB2.0 WiFi | 0.01 mm |
Image: JPEG, TIFF
Video: MP4-Container mit H.264-Codierung
|
1080P High FPS Precision Focus Starvis | View Details |
XFCAMTOP_MINI Multi-Interface Camera | Package Contents #
Standard Packing List
- A Camera box: 25.5 cm × 17.0 cm × 9.0 cm (1 pc, approx. 1.57 kg per box)
- B XFCAMTOP_MINI camera ×1
- C Power adapter: input AC 100–240 V 50/60 Hz; output DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB mouse ×1
- E HDMI 2.0 cable ×1
- F High-speed USB 2.0 Type-A to Type-A gold-plated cable (2.0 m)
- G Drivers and application disc (Ø12 cm)
Optional Accessories
- H SD card (≥16 GB, Class 10)
- I Adjustable eyepiece tube adapters 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fixed eyepiece tube adapters 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Ø30 mm eyepiece conversion ring 108015
- L Ø30.5 mm eyepiece conversion ring 108016
- M Stage micrometers 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB flash drive (backup media)
- O USB Wi-Fi adapter (required for Wi-Fi/AP mode)

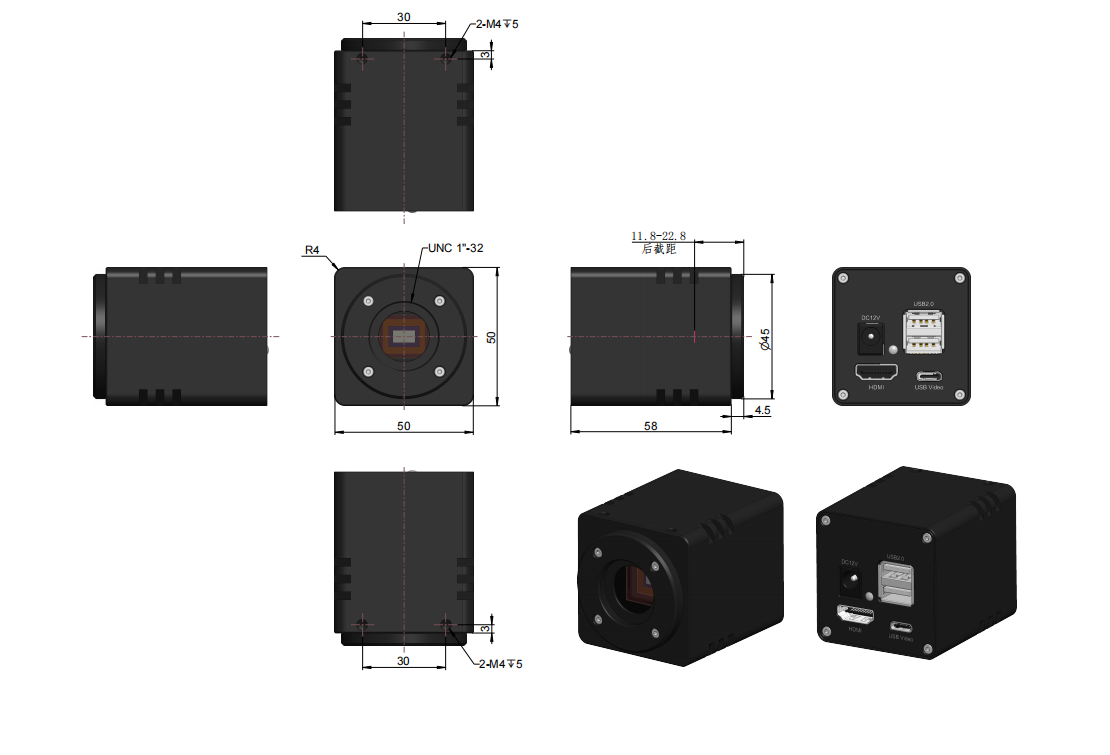

XFCAMTOP_MINI Multi-Interface Camera | Product Dimensions #
Enclosure dimensions and environmental specifications
Refer to manual Fig. 5-12
Confirm mounting holes and connector orientation with the dimension diagram before installation.
Product Overview

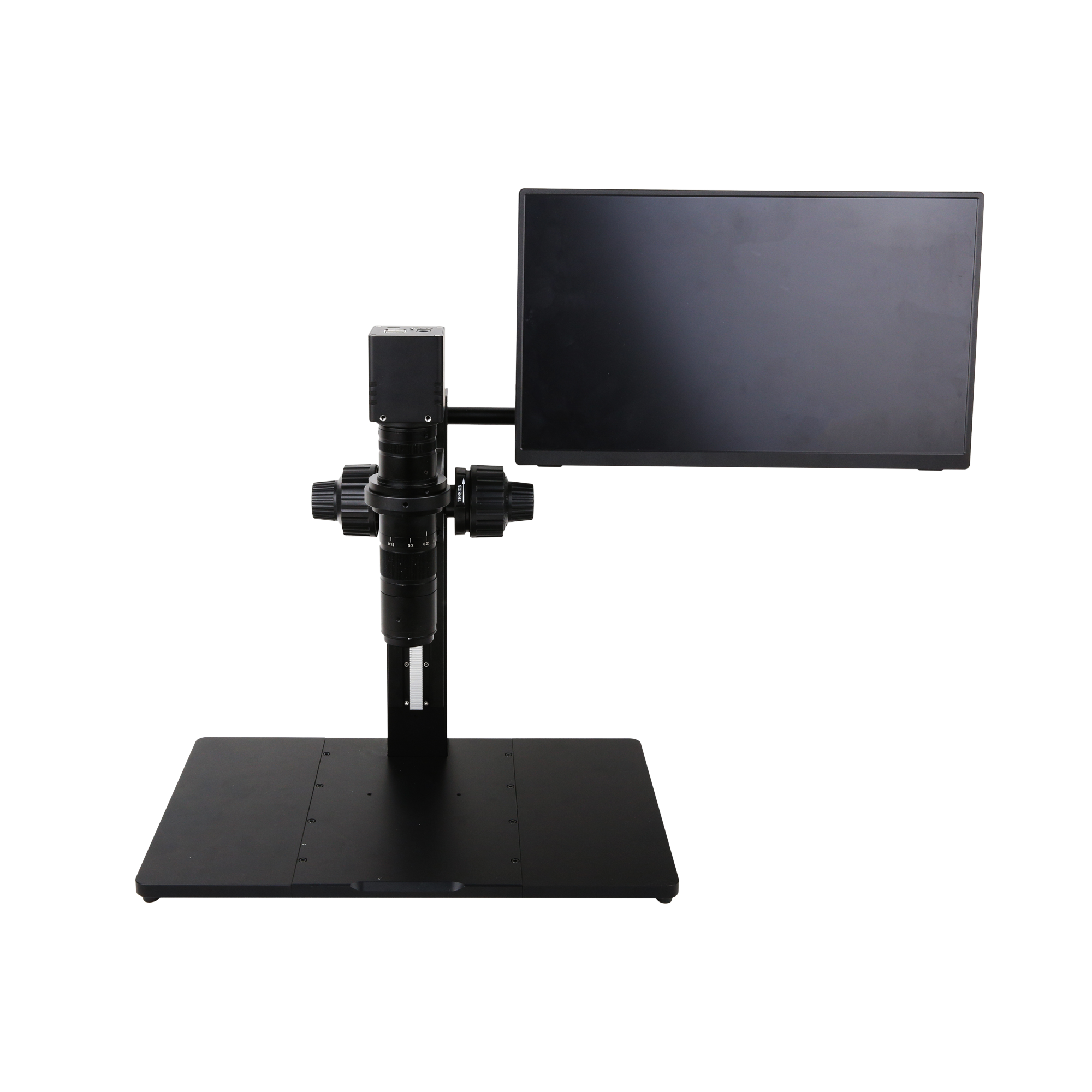

The XFCAMTOP_MINI series is a compact auto-focus camera range engineered by ToupTek Photonics for precision microscopy. It leverages Sony’s latest back-illuminated CMOS sensors coupled with a high-accuracy auto-focus system (precision up to 0.01 mm) to deliver rapid, precise focusing. HDMI, USB and Wi-Fi outputs are supported simultaneously, while the embedded XCamView software offers a complete suite of imaging and measurement tools—ideal for industrial inspection and microscope-based observation.
Two models are available: XFCAMTOP4K8MPC_MINI uses the Sony IMX678 sensor for 8 MP resolution and 4K video output, while XFCAMTOP1080P2MPA_MINI integrates the Sony IMX385 sensor for 2 MP resolution at 60 fps. Both models support conjugate calibration to keep eyepiece and camera images in sharp sync.
Technical Highlights
- High-precision auto-focus: 0.01 mm accuracy with configurable focus area
- Sony back-illuminated sensors: Starvis2/Starvis technology for excellent low-light performance

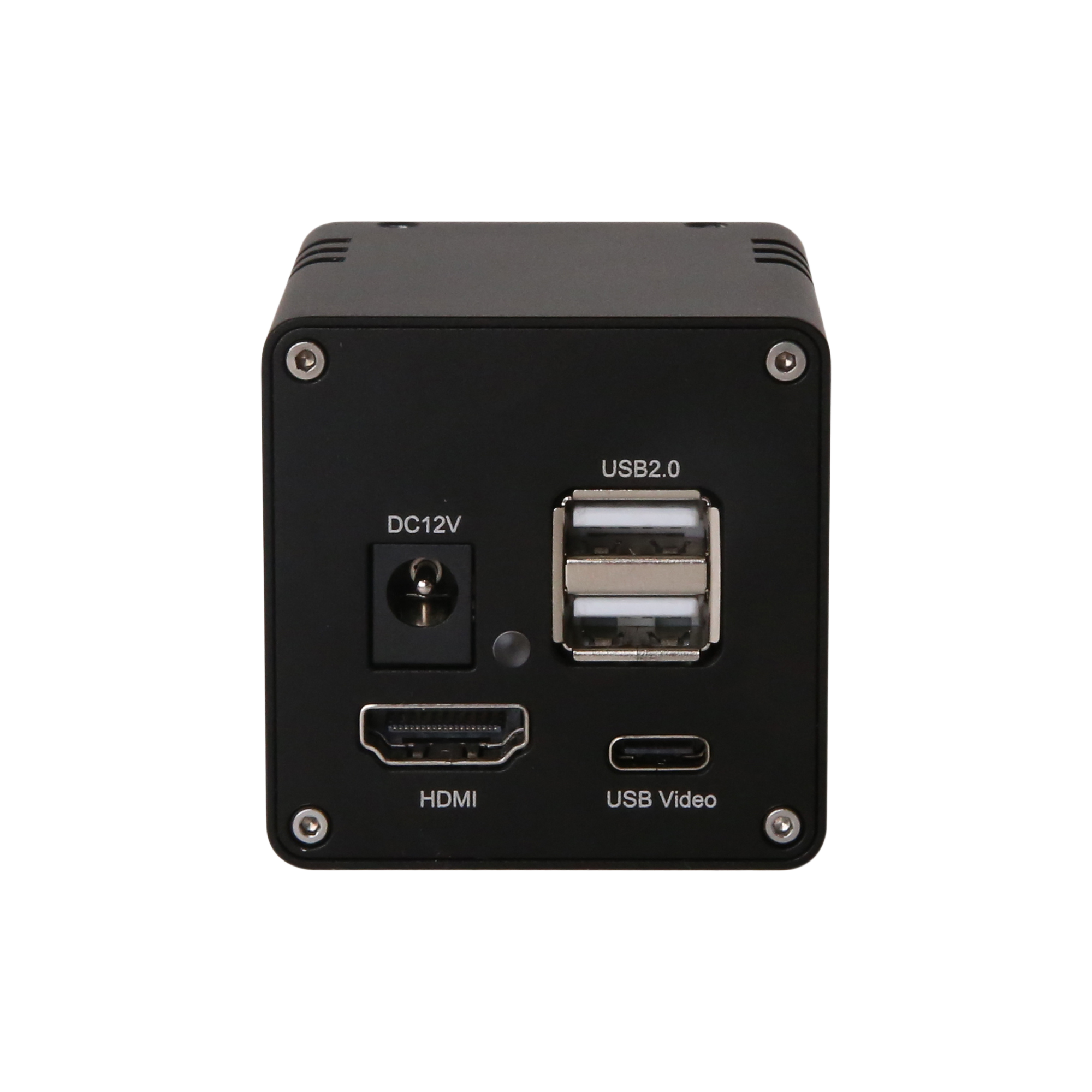

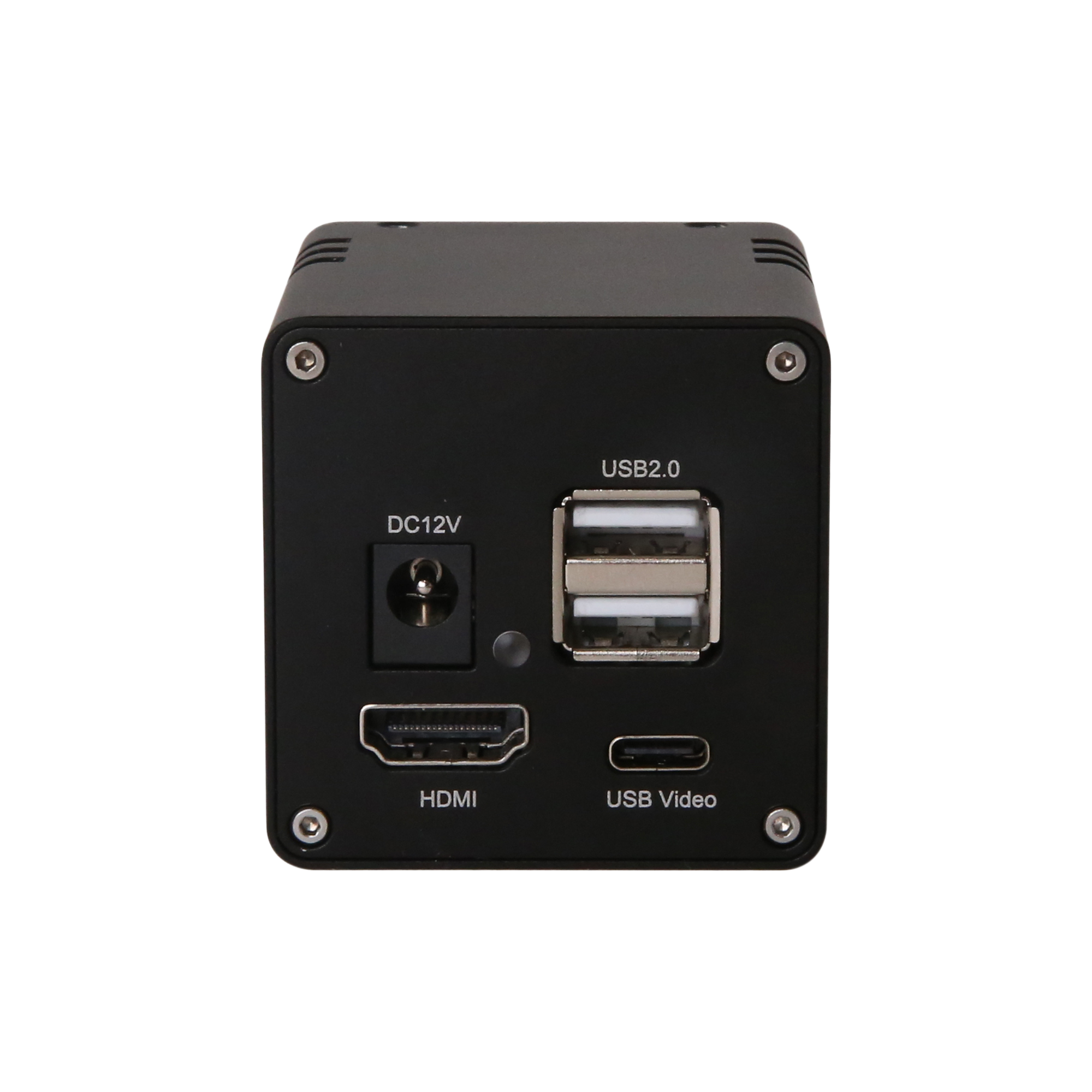

- Multi-interface output: HDMI 1.4, USB 2.0 and Wi-Fi operate simultaneously
- Intelligent imaging: 3D noise reduction, ROI white balance and automatic edge detection
- Measurement toolkit: Multiple measurement tools plus automated measurement modes
- Voice control: Compatible with USB audio modules for voice-triggered commands
- Conjugate calibration: Keeps eyepiece and camera focus aligned
- Compact footprint: 78 × 65 × 94.5 mm chassis for effortless integration
Application Domains
- Industrial inspection: PCB diagnostics, FPC trace checks, electronic component QA
- Life science research: Botanical sections, cell culture monitoring
- Materials analysis: Metallography, surface defect inspection
- Teaching and demonstrations: Microscopy instruction, lab documentation, remote classes
- Quality control: Product appearance inspection, dimensional measurement
- Medical applications: Pathology slides, clinical laboratory workflows
Product Advantages
Precision Focusing
0.01 mm focusing accuracy
Fast, reliable positioning
Compact Design
Small footprint
Easy to integrate
Versatile Outputs
HDMI / USB / Wi-Fi
Flexible connectivity
Smart Features
Embedded XCamView
Comprehensive measurement suite
