XFCAM1080PHX-Serie
Product Introduction

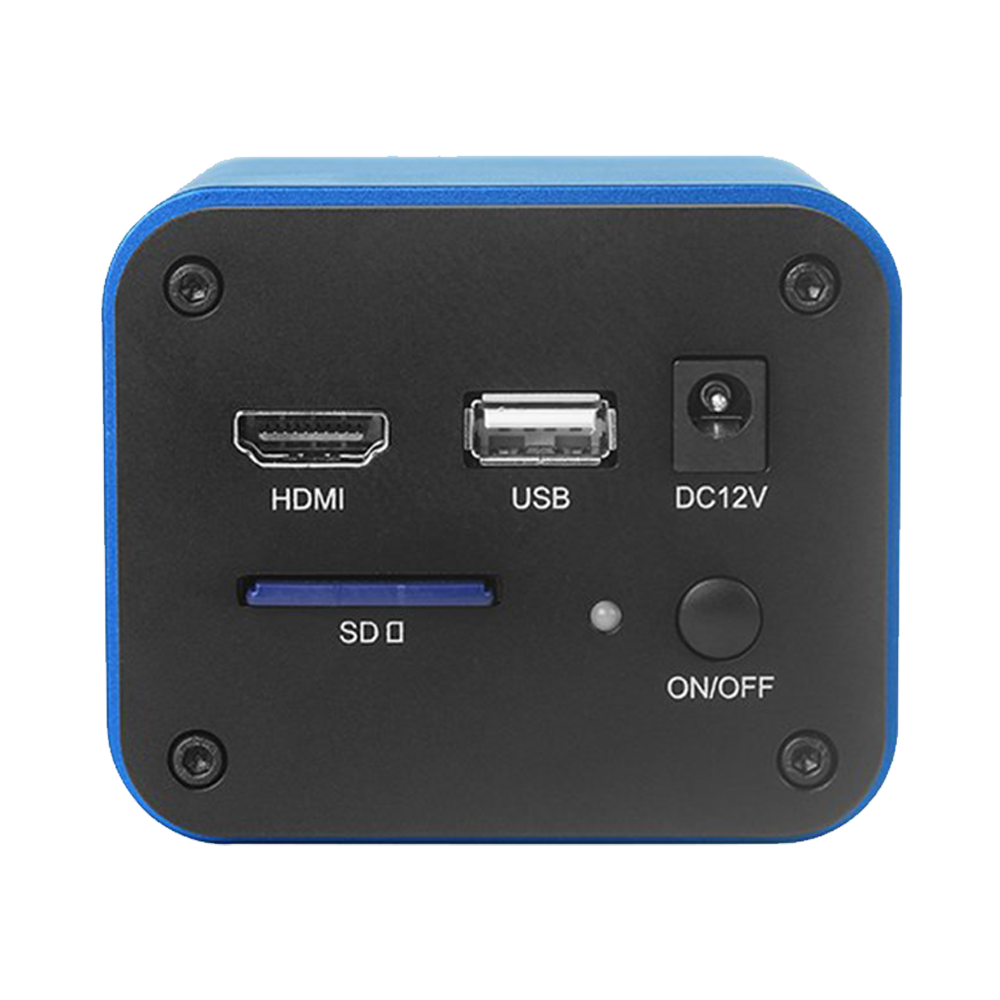

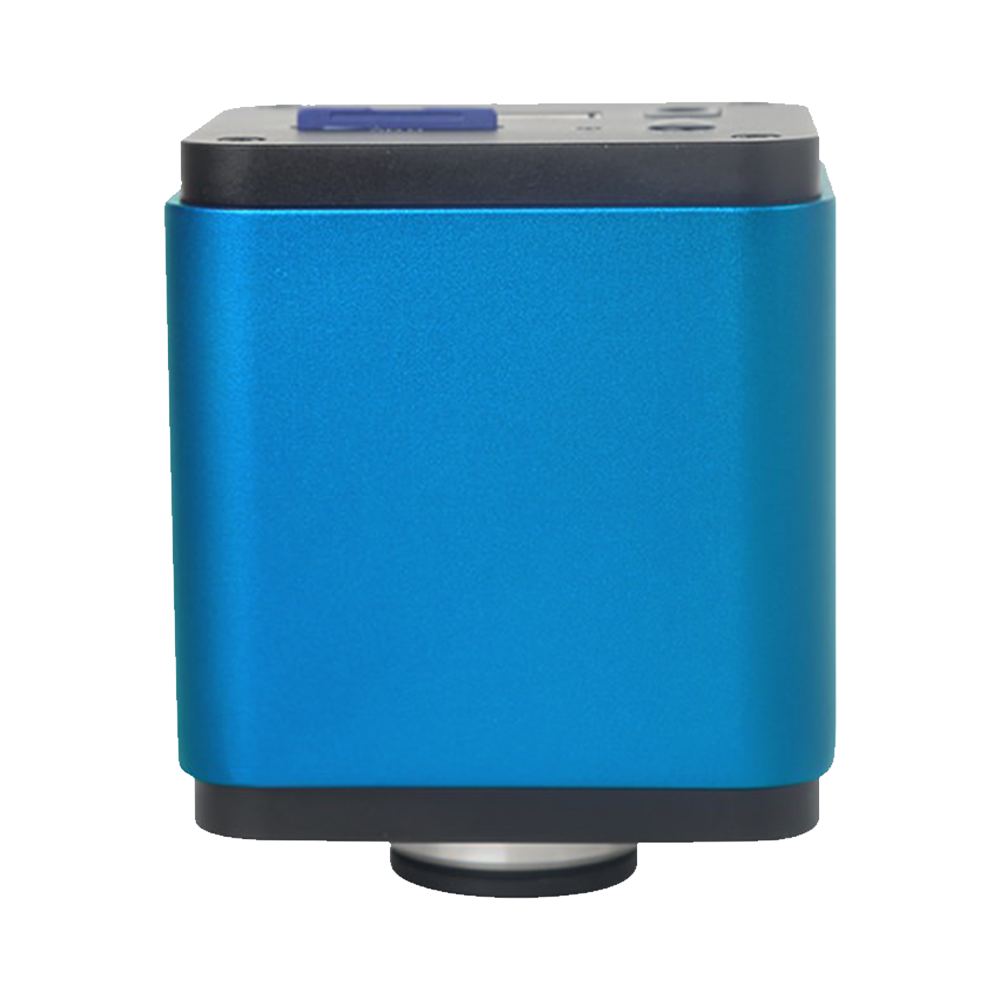

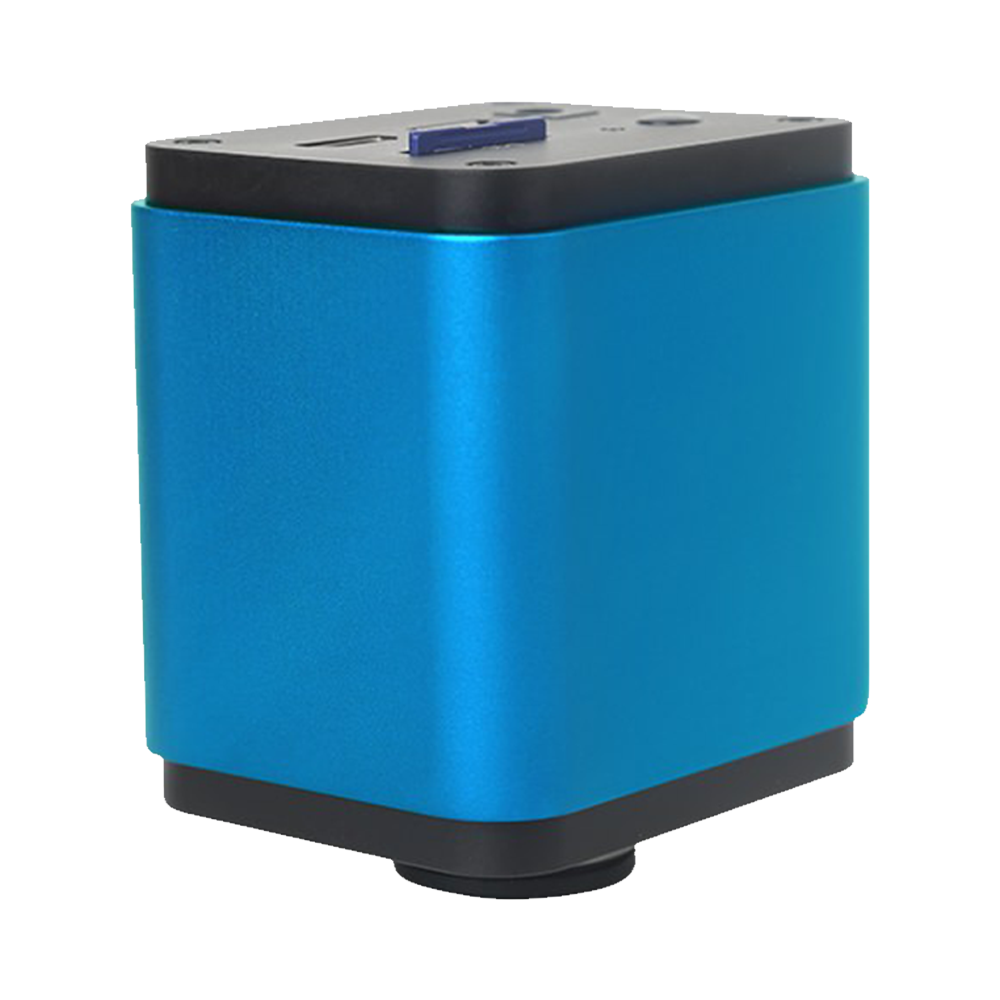

Die XFCAM1080PHX-HDMI-Kamera von Touptek ist eine CMOS-Kamera mit Mehrfachausgabe (HDMI + Wi-Fi + SD-Karte); das X in XFCAM steht für Multi-Interface, F für Autofokus. Alle Modelle nutzen hochleistungsfähige Sony-CMOS-Sensoren.
Als HDMI-Kamera lässt sie sich direkt an Displays anschließen, zusätzlich via Wi-Fi mit PCs und mobilen Geräten verbinden und Bilder/Videos auf SD-Karte speichern – ideal für Vor-Ort-Analyse und spätere Auswertung.
Ein herausragendes Merkmal ist der integrierte ARM-Prozessor: Alle Kamerafunktionen erscheinen als Bedienpanel direkt am HDMI-Display und lassen sich komfortabel mit einer USB-Maus steuern; am unteren Bildschirmrand stehen weitere Werkzeugleisten bereit.
Wird die Maus entfernt und ein USB-Wi-Fi-Modul eingesteckt, arbeitet die Kamera als Wi-Fi-Gerät und lässt sich mit ToupView oder ToupLite direkt ansteuern.

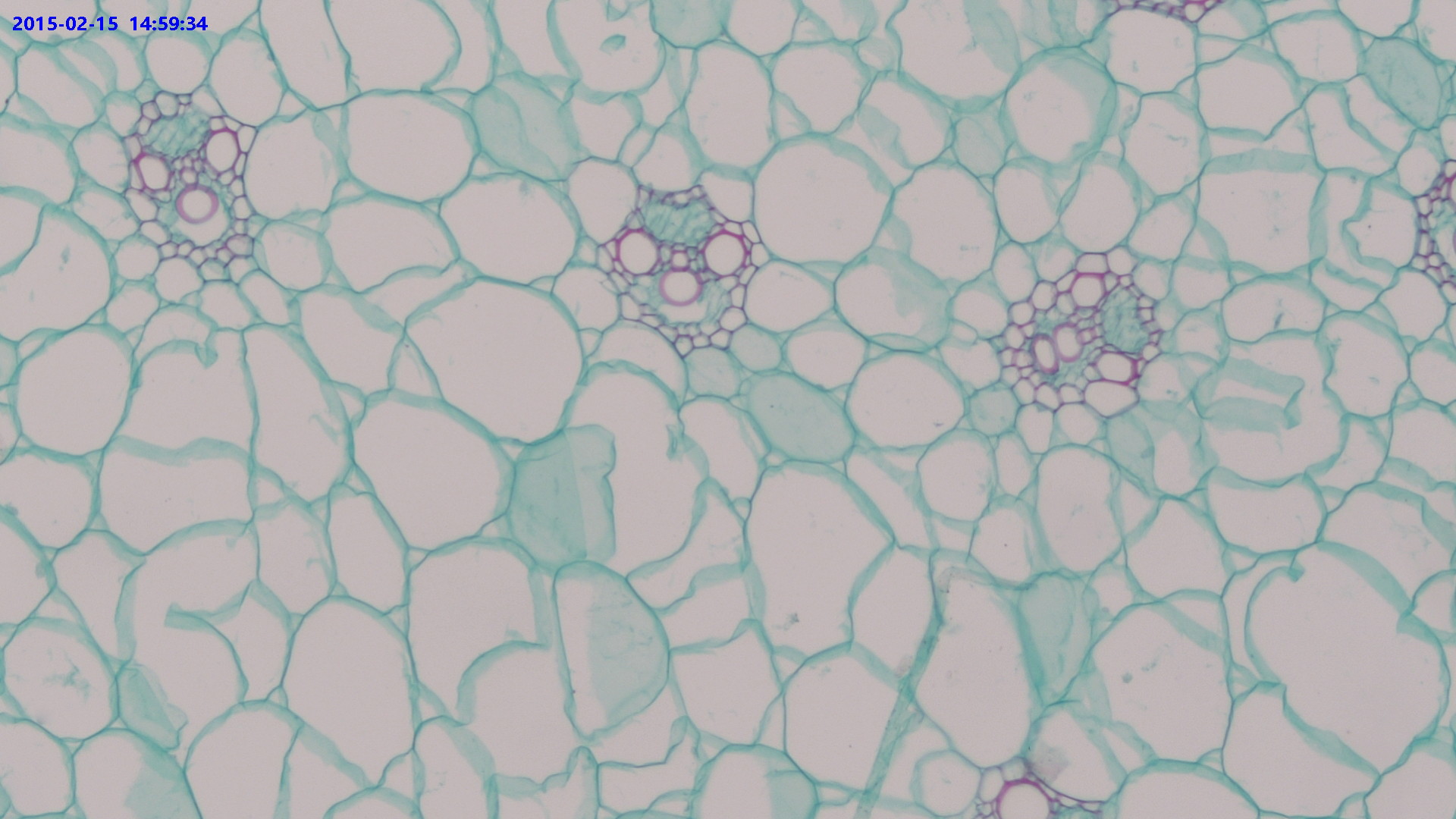

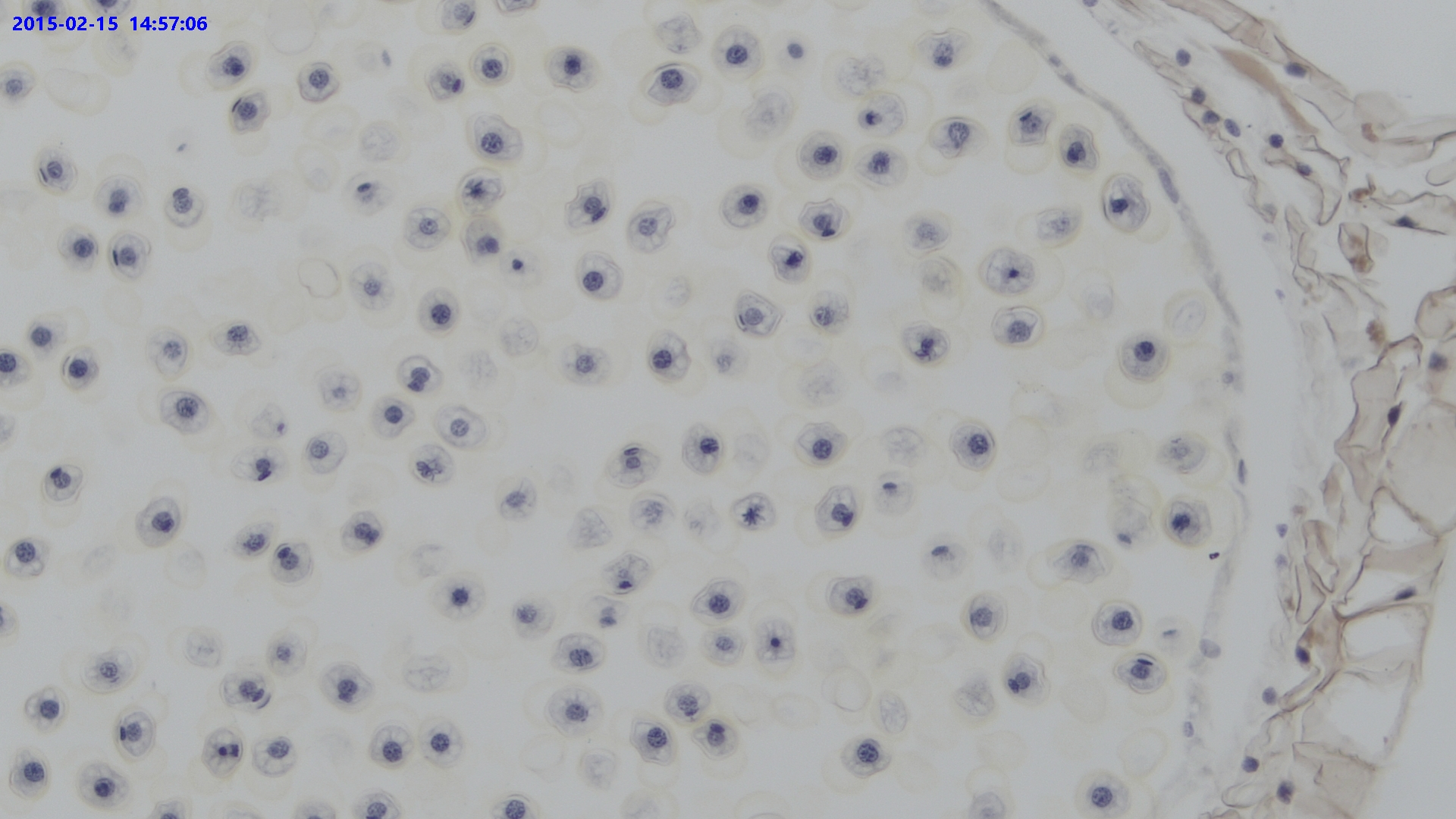

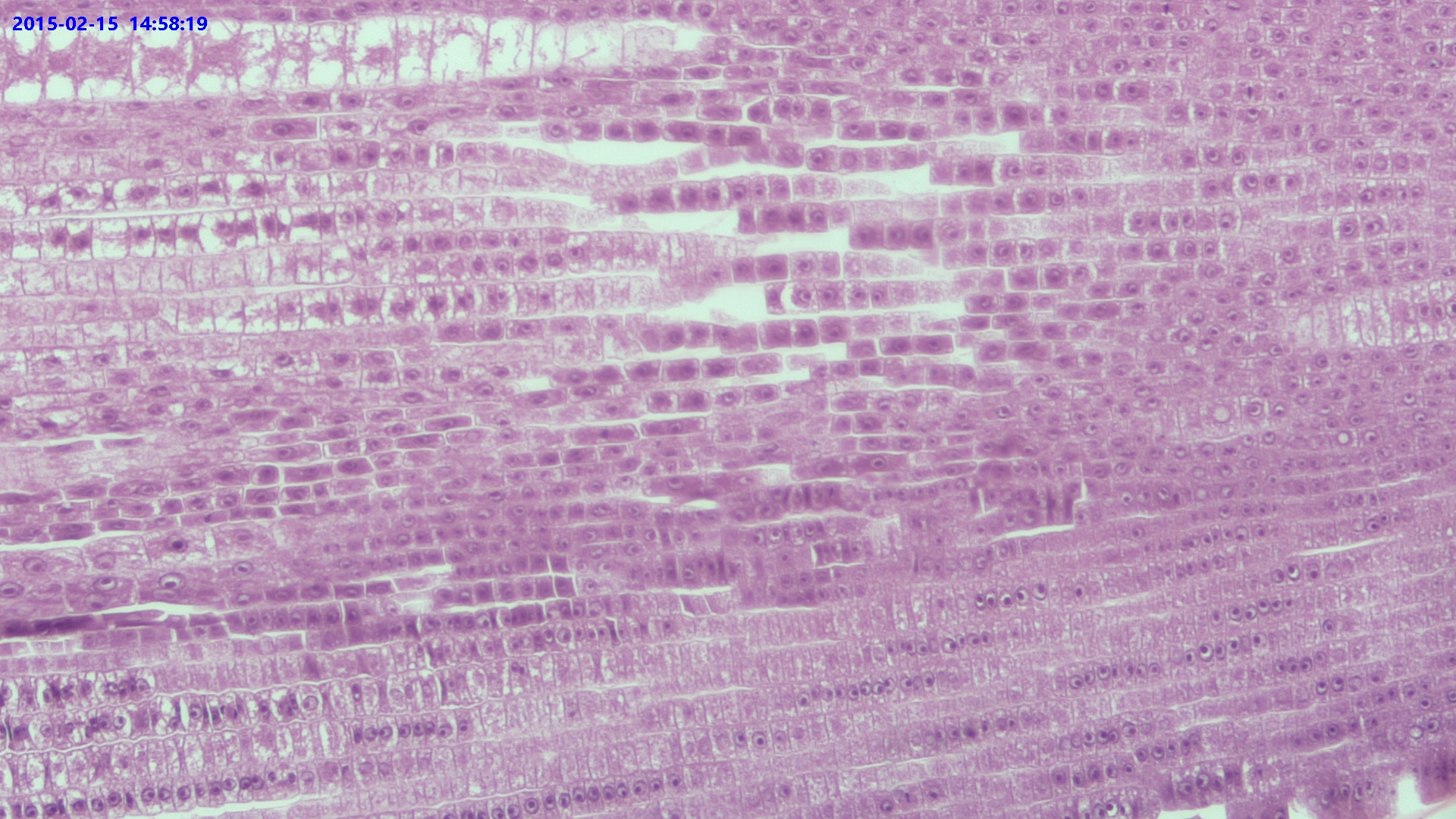

Typische Einsatzfelder sind Werksinspektion und mikroskopische Beobachtung.
Bei korrekt positioniertem Objekt erkennt die Kamera in HDMI- wie Wi-Fi-Modus sofort den Fokusstatus, startet den Autofokus, bewegt den Sensor und liefert eine scharfe Darstellung.
Product Features
- C-Mount-Kamera mit hochempfindlichen Sony CMOS-Sensoren
- Ausgabeauflösung 1920×1080 (1080P)
- SD-Kartenspeicherung von 1080P-Videostreams (ASF-Format)
- Ermöglicht Aufnahmen mit 5–2 MP (2592×1944 / 1920×1080, PHB/PHD)
- Gleichzeitige Ausgabe über HDMI und Wi-Fi
- Autofokus über beweglichen Sensor in HDMI- und Wi-Fi-Modus
- Im HDMI-Betrieb sorgt die integrierte Maussteuerungssoftware XCamView für Kamerakontrolle
- ToupView/ToupLite steuern die Kamera über eine Wi-Fi-Hotspot-Verbindung
- Ultra-Fine-Farb-Engine gewährleistet präzise Farbwiedergabe (bei PC-Verbindung via Wi-Fi)
- Lieferumfang: ToupView/ToupLite für Video- und Bildverarbeitung
- Windows/Linux/OSX Multiplattform-Standard-SDK
- CNC-Gehäuse aus einem Stück gefertigt
(HDMI + Wi-Fi + SD-Karte) 1080P C-Mount-Autofokus-Kamera
| Model | Output Interface | Sensor | Resolution | Frame Rate | Lens Mount |
Key Features |
|---|---|---|---|---|---|---|
| XFCAM1080PHB | HDMI Wi-Fi |
Sony IMX178(C)
1/1.8" (6.22×4.67mm)
|
5MP (2592×1944) |
HDMI: 30fps@1080P Wi-Fi: 25fps@1080P |
C-Mount-Anschluss | Autofocus 5MP HD C-Mount Wi-Fi Connectivity |
| XFCAM1080PHD | HDMI Wi-Fi |
Sony IMX185(C)
1/1.9" (7.20×4.05mm)
|
2MP (1920×1080) |
HDMI: 60fps@1080P Wi-Fi: 30fps@1080P |
C-Mount-Anschluss | Autofocus 1080P Full HD C-Mount Wi-Fi Connectivity |
Product Features
C-Mount-Kamera mit hochempfindlichen Sony CMOS-Sensoren
Ausgabeauflösung 1920×1080 (1080P)
SD-Kartenspeicherung von 1080P-Videostreams (ASF-Format)
Ermöglicht Aufnahmen mit 5–2 MP (2592×1944 / 1920×1080, PHB/PHD)
Gleichzeitige Ausgabe über HDMI und Wi-Fi
Autofokus über beweglichen Sensor in HDMI- und Wi-Fi-Modus
Im HDMI-Betrieb sorgt die integrierte Maussteuerungssoftware XCamView für Kamerakontrolle
ToupView/ToupLite steuern die Kamera über eine Wi-Fi-Hotspot-Verbindung
Ultra-Fine-Farb-Engine gewährleistet präzise Farbwiedergabe (bei PC-Verbindung via Wi-Fi)
Lieferumfang: ToupView/ToupLite für Video- und Bildverarbeitung
Windows/Linux/OSX Multiplattform-Standard-SDK
CNC-Gehäuse aus einem Stück gefertigt
Detailed Introduction

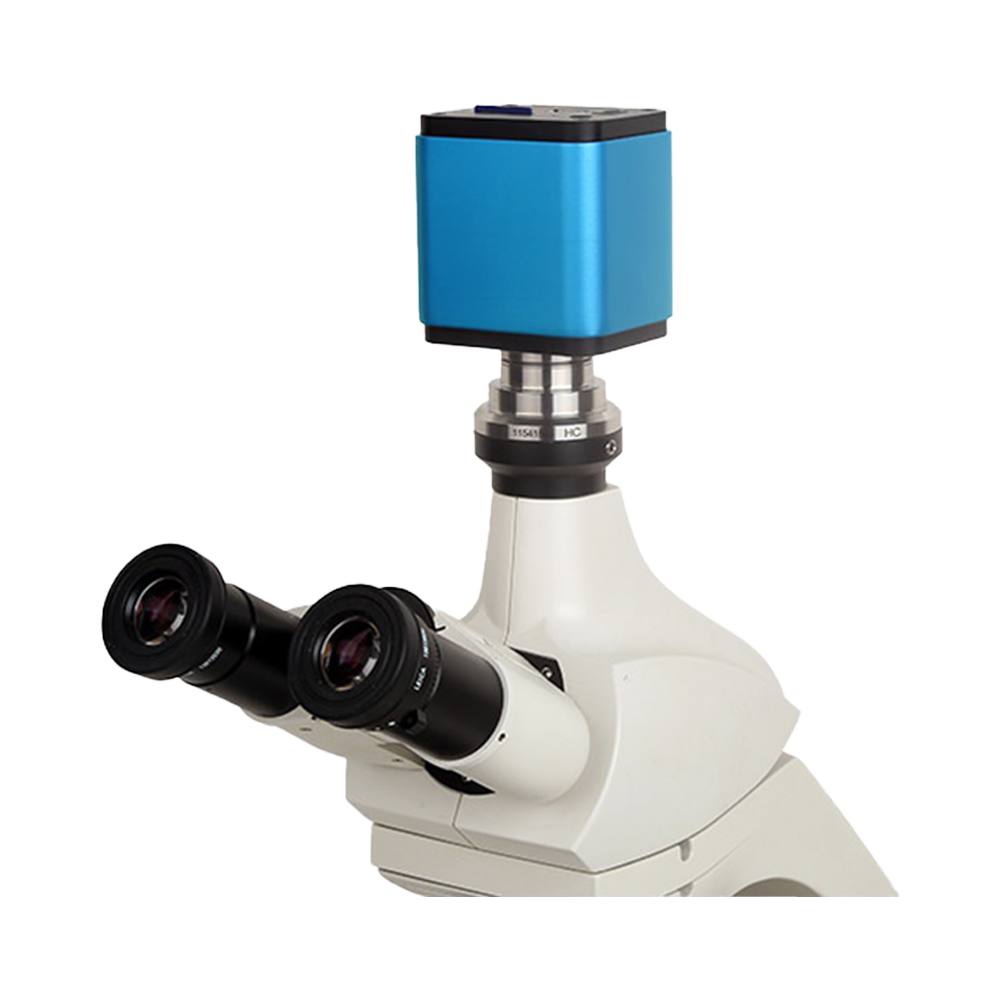

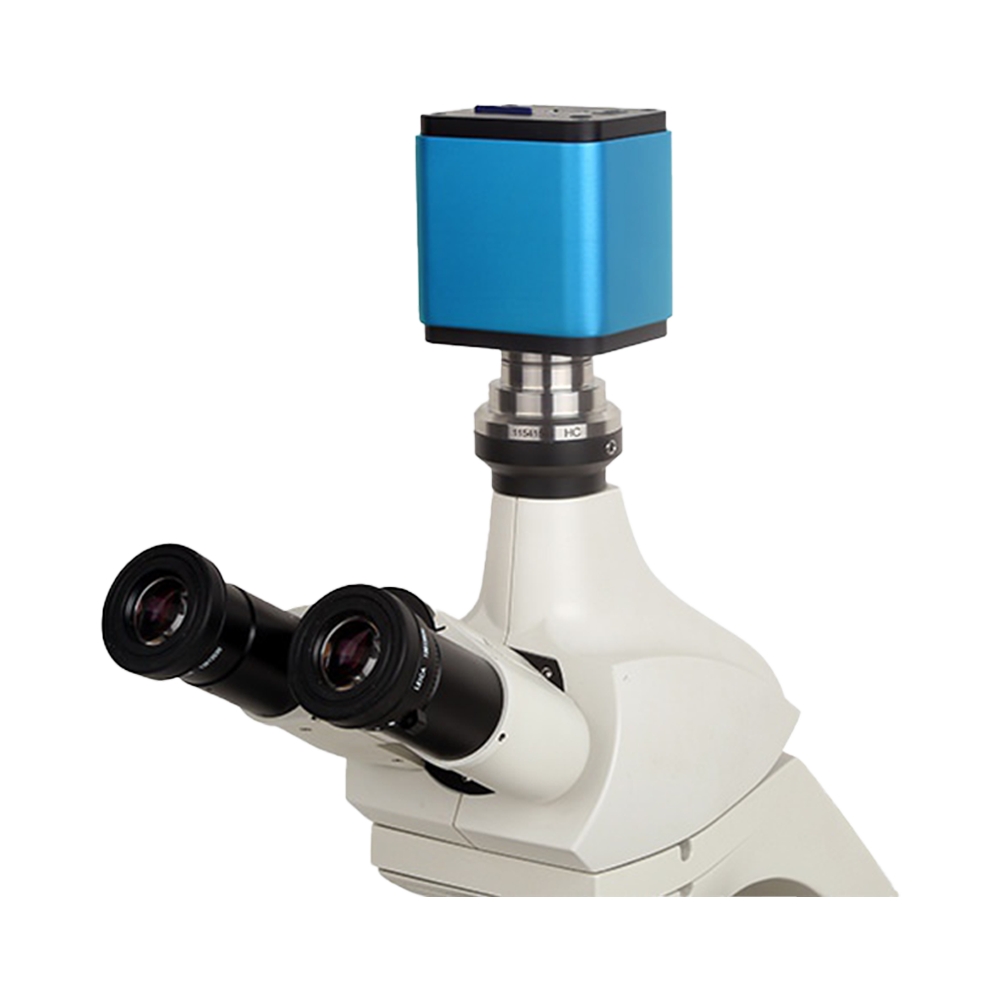

The XFCAM1080PHB/PHD Series autofocus cameras are equipped with high-quality Sony CMOS sensors and support HDMI, Wi-Fi, and SD card output options. These cameras are specifically developed for microscopy imaging, industrial inspection, and medical observation applications. The series features autofocus, image measurement, wide dynamic range, and multilingual menu capabilities. The C-mount design ensures strong compatibility and makes these cameras suitable for stereo microscopes and industrial field inspection applications.
Key Features
- 5 MP/2 MP high-quality imaging with 1080P high-definition video output support
- HDMI/SD card/wireless Wi-Fi output providing diverse data connectivity options
- Comprehensive functionality including autofocus, image measurement, wide dynamic range, and image comparison
- SD card local storage support for convenient on-site data archiving
- Multi-system compatibility with user-friendly operation
Core Advantages
- Local and wireless multi-channel output support enabling flexible application deployment
- Autofocus and high dynamic range tolerance adapting to complex sample requirements
- Multi-field applicability across education, quality control, and laboratory environments
- Compact structure with simple operation and easy maintenance
XFCAM1080PHB/PHD Multi-Interface Cameras | Package Contents #

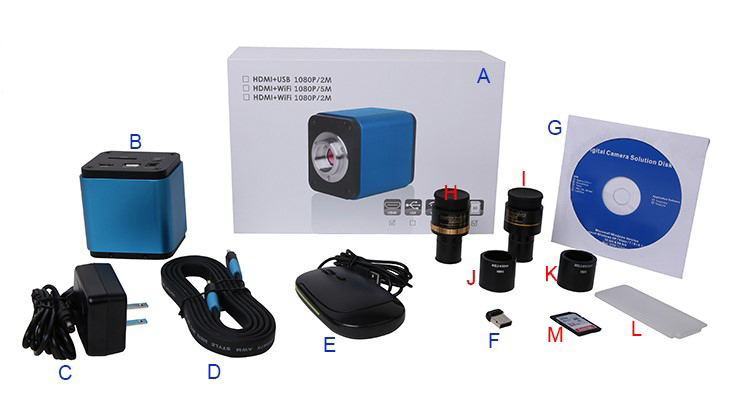

Standard Packing List
- A Camera box: 25.5 cm × 17.0 cm × 9.0 cm (1 pc, approx. 1.43 kg per box)
- B XFCAM1080PHB/PHD camera ×1
- C Power adapter: input AC 100–240 V 50/60 Hz; output DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I, UL/CUL/BSMI/CB/FCC/TUV(GS)/CE/RoHS)
- D USB mouse ×1
- E HDMI 2.0 cable ×1
- F High-speed USB 2.0 Type-A to Type-A gold-plated cable (2.0 m)
- G Drivers and application disc (Ø12 cm)
Optional Accessories
- H SD card (≥16 GB, Class 10)
- I Adjustable eyepiece tube adapters 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fixed eyepiece tube adapters 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Ø30 mm eyepiece conversion ring 108015
- L Ø30.5 mm eyepiece conversion ring 108016
- M Stage micrometers 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB flash drive (backup media)
- O USB Wi-Fi adapter (required for Wi-Fi/AP mode)

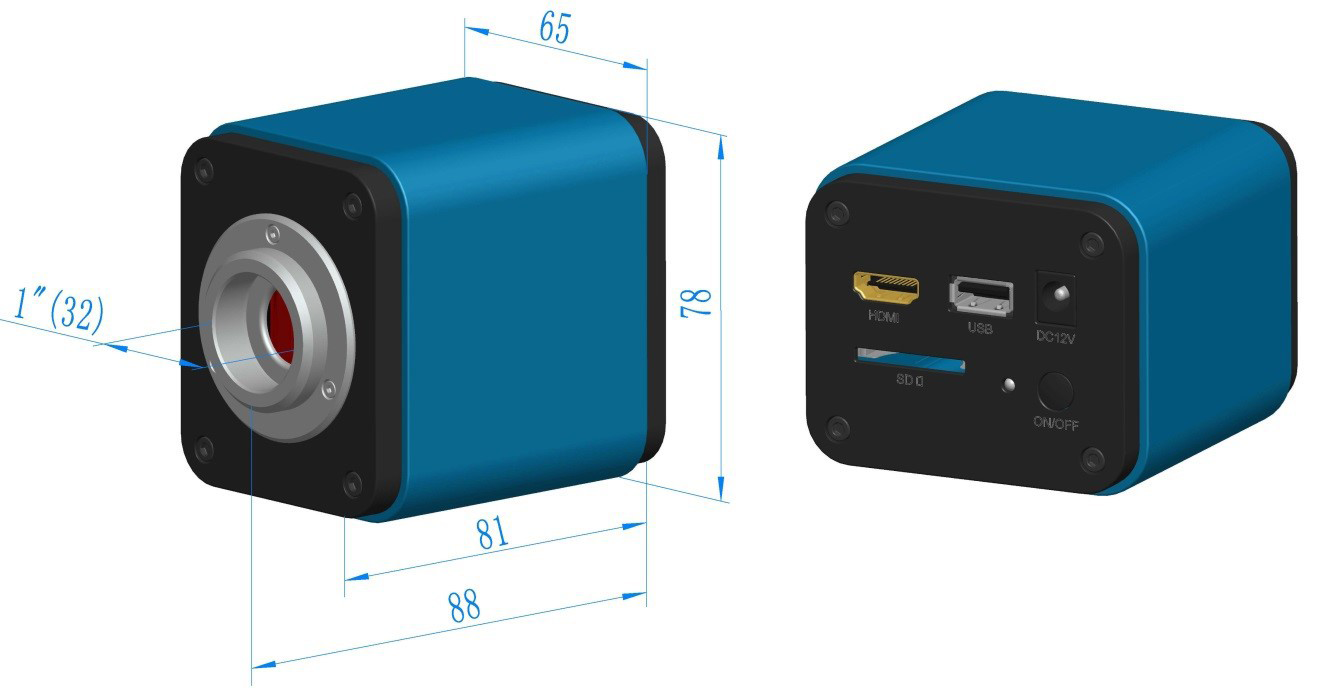

XFCAM1080PHB/PHD Multi-Interface Cameras | Product Dimensions #
Enclosure dimensions and environmental indicators
See Fig. 5-25 in the manual
Confirm mounting hole positions and connector orientation with the dimension diagram before installation.
In-Depth Overview
The XFCAM1080PHB/PHD auto-focus camera series incorporates high-quality Sony CMOS sensors and supports HDMI, Wi-Fi and SD card output. Designed for microscopy, industrial inspection and medical observation, it provides auto-focus, image measurement, wide dynamic range and multi-language menus. The C-mount design offers strong compatibility for stereo microscopes and factory inspection lines.
Key Functions
- 5 MP / 2 MP high-quality imaging with 1080p HD video output
- HDMI, SD card and wireless Wi-Fi outputs for flexible data access
- Auto-focus, image measurement, wide dynamic range and image comparison tools
- Supports SD card local storage for convenient on-site archiving
- Compatible with multiple operating systems and simple to operate
Core Advantages
- Local and wireless multi-channel outputs for flexible deployment
- Auto-focus and wide dynamic range to handle complex samples
- Suitable for teaching, quality inspection and laboratory scenarios
- Compact structure with straightforward operation and maintenance
