AFDM101-Serie
Product Introduction
Die XFCAMTOP_MINI-Serie ist eine von Touptek entwickelte Kamera mit Mehrfachschnittstellenausgabe und hochleistungsfähigen CMOS-Sensoren. Das X steht für Mehrfachschnittstellen, das F für Autofokus. Die Kamera kann direkt an HDMI-Monitore angeschlossen werden, über Wi-Fi oder USB mit Computern verbunden werden und speichert Bilder und Videos auf USB-Speichersticks für Vor-Ort-Analysen und nachfolgende Forschung. Das Hauptmerkmal der Serie ist das integrierte Autofokussystem, das eine schnelle und präzise automatische Fokussierung auf bestimmte Bereiche der Szene ermöglicht.
Product Features
- Schneller und präziser Autofokus mit höchster Genauigkeit von 0,01 mm
- Wählbarer Autofokusbereich mit konfigurierbarer Größe
- Sony Starvis2 oder Starvis rückbeleuchtete CMOS-Sensoren
- 4K/1080P Mehrfachschnittstellenausgabe C-Mount CMOS-Kamera
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- USB-Speicherstick für Bild- oder Videoaufnahmen, unterstützt lokale Vorschau und Wiedergabe
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen
- Unterstützt automatische Kantenerkennung und automatische Messung
C-Mount CMOS-Autofokus-Kamera
Die XFCAMTOP_MINI-Serie ist eine von Touptek entwickelte Kamera mit Mehrfachschnittstellenausgabe und hochleistungsfähigen CMOS-Sensoren. Das X steht für Mehrfachschnittstellen, das F für Autofokus. Die Kamera kann direkt an HDMI-Monitore angeschlossen werden, über Wi-Fi oder USB mit Computern verbunden werden und speichert Bilder und Videos auf USB-Speichersticks für Vor-Ort-Analysen und nachfolgende Forschung. Das Hauptmerkmal der Serie ist das integrierte Autofokussystem, das eine schnelle und präzise automatische Fokussierung auf bestimmte Bereiche der Szene ermöglicht.
| Model | Sensor | Max Resolution | Frame Rate | Output Interface | Optical Zoom | Standard Working Distance | Lens Type | Status |
|---|---|---|---|---|---|---|---|---|
| AFDM101 (eingestellt) |
Sony IMX462LQR-C
1/2.8" (5.57×3.13mm)
|
2MP (1920×1080)
|
HDMI: 60fps@1920×1080 | HDMI1.4 USB2.0 | 18-fach (0,0218× – 0,392×) | 205 – 255 mm (Standard 250 mm) | EMZO-20XA integriertes Objektiv | Discontinued |
Key Features
- 1080P@60 fps HDMI high-definition output
- 20× motorized continuous optical zoom (0.028X~0.56X)
- Auto/manual focus dual mode
- Standard working distance 192 mm, focus range 150-195 mm
- Low magnification 200×112.5 mm wide field positioning
- High magnification 10×5.6 mm precision observation
- Built-in XFCamView measurement software
- SD card storage for images and videos
Product Discontinuation Notice
The AFDM101 series has been discontinued. We recommend the following alternative products:
Product Features
20× Continuous Zoom
- Motorized optical zoom 0.028×–0.56×
- Five groups of 16 premium optical elements
- Wide view at low magnification: 200 × 112.5 mm
- Detail view at high magnification: 10 × 5.6 mm
- Smooth zooming with clear, stable imaging
Intelligent Focusing System
- Dual auto/manual focus operating modes
- Standard working distance 192 mm
- Focus range 150 to 195 mm
- Fast, precise focusing response
- One-touch focus shortcut
High-Definition Imaging
- Sony IMX462 CMOS sensor
- 1080p @ 60 fps smooth output
- 2 MP high-resolution capture
- Excellent color reproduction
- Low noise with high image quality
Measurement Software
- Built-in XFCamView software
- Mouse-driven user interface
- Dimensional measurement toolkit
- Integrated image processing tools
- Measurement data export support
Local Storage
- SD card recording
- 1080p still image capture
- ASF video recording format
- Instant preview and playback
- Convenient file management
LED Illumination
- Magnetic LED ring light on the head
- Adjustable brightness levels
- Direct camera-side control
- Uniform illumination design
- Low power consumption and long life span
Application Scenarios
Typical AFDM101 deployments across industries
Education & Training
Biology lab instruction
Microscopy demonstrations
Student lab practice

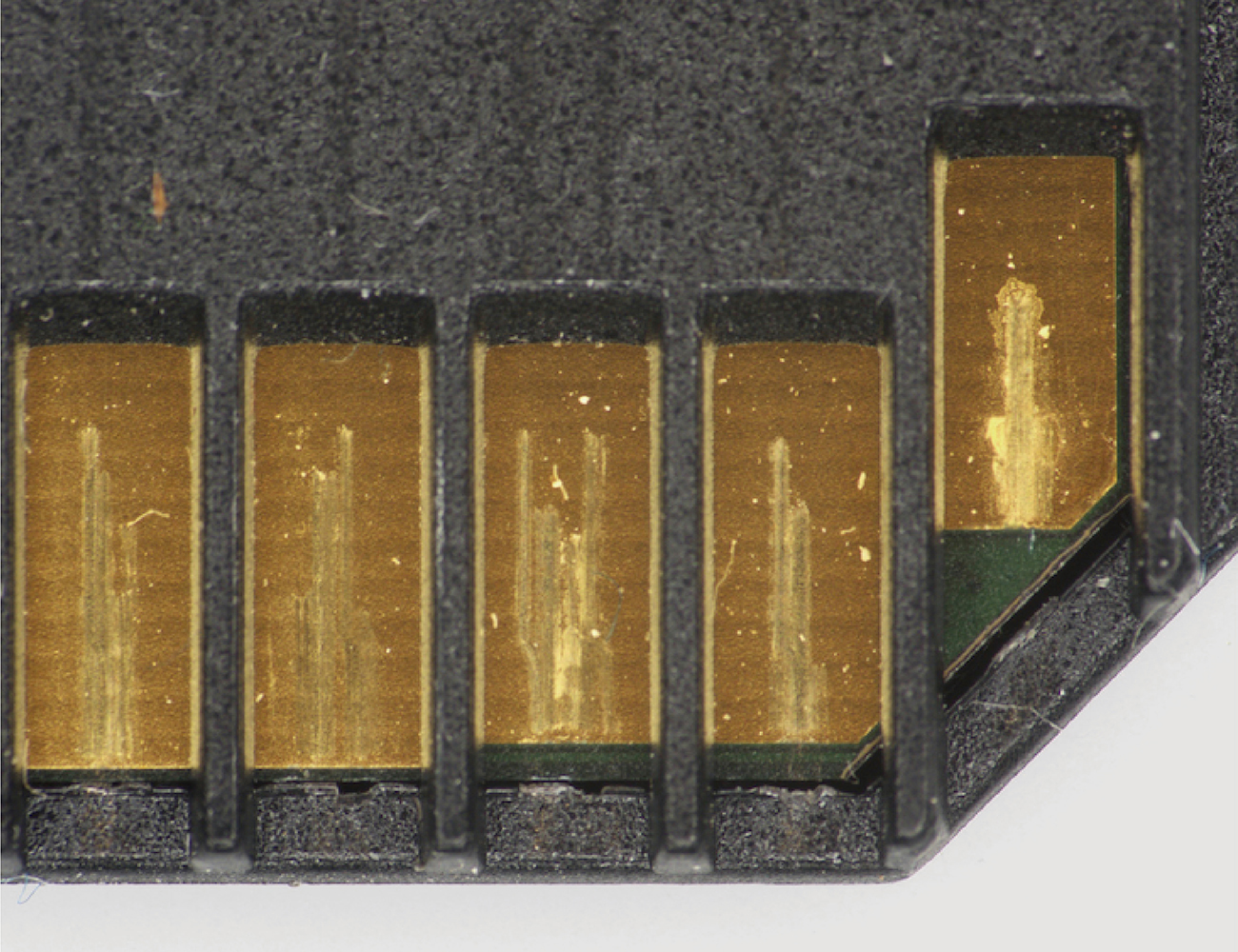

Industrial Inspection
PCB diagnostics
Component surface checks
Production quality control
Biomedical
Cell observation
Tissue section analysis
Specimen preparation review
Materials Analysis
Metallographic inspection
Surface defect detection
Fracture failure analysis
Technical Specifications
| Image Sensor | Model | Sony IMX462LQR-C |
|---|---|---|
| Size | 1/2.8" (5.57 × 3.13 mm) | |
| Resolution | 2 MP (1920×1080) | |
| Pixel size | 2.9 µm × 2.9 µm | |
| Shutter type | Rolling shutter | |
| Optical System | Optical zoom | 20× (0.028×–0.56×) |
| Working distance | 150 to 195 mm (standard 192 mm) | |
| Field of view | 200 × 112.5 mm to 10 × 5.6 mm | |
| Output Performance | Video output | HDMI 1080p @ 60 fps |
| Interface types | HDMI 1.4, USB 2.0 | |
| Storage | Storage media | SD card |
| File formats | Images: JPEG; video: ASF | |
| Physical Parameters | Dimensions | 80 × 80 × 122 mm |
| Weight | 0.75 kg | |
| Power supply | DC 12 V / 3 A | |
| Environmental | Operating temperature | -10 to 50 °C |
| Operating humidity | 30 to 80 % RH |
Product Advantages
High Value
Entry-level pricing
Professional-grade features
Easy Operation
Mouse-based control
Friendly on-screen menus
Wide Field Range
20× continuous zoom
Extensive observation coverage
Reliable & Stable
Proven system design
Broad field validation
